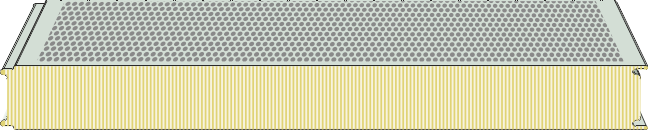

FIBERMET MICROFORATO
Pannelli metallici precoibentati con isolamento in fibra minerale per pareti in versione con supporto interno microforato.
Dimensioni
larghezza mm 1000.
lunghezza a richiesta da produzione in continuo.
Spessore isolante standard
mm 50 - 60 - 80 - 100 - 120 - 150 - 200 (Pannelli con spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi).
Supporto esterno
acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato;
Isolamento
realizzato mediante uno strato di coibente di speciale configurazione, in fibre minerali ad alta densità (λ = 0,040 W/mK), disposte perpendicolarmente al piano delle lamiere.
Certificazione EPD (CAM)
Tutta la gamma di pannelli copertura e parete in acciaio e alluminio in PIR, PUR e lane minerali, i pannelli monolamiera e le lamiere grecate in acciaio e alluminio possiede la certificazione EPD di tipo III - EN ISO 14025, risponde ai requisiti di conformità al regolamento edilizia DM 23 giugno 2022, e soddisfa i criteri CAM previsti.
Trattamenti protettivi per supporto esterno
preverniciatura poliestere per esterni, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A; applicazione di film plastico in PVC o altri film.
Giunto mod. EVO
Giunto di ultima generazione nella famiglia ECOLINE, per sua natura particolarmente rigido e ad elevato taglio termico non necessita di speciali giunti plastici per trattenere le lamiere, poiché la monoliticità è garantita dalla perfetta adesione ottenuta con esclusive tecnologie brevettate. In situazioni particolarmente critiche è previsto l'impiego di una semplice guarnizione espansa.
TABELLA CARICHI
DISTANZA APPOGGI(m)
SPESSORE PANNELLO(mm)
SPESSORE LAMIERA(mm)
MATERIALE
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,50 |
2,00 |
2,50 |
3,00 |
3,50 |
4,00 |
4,50 |
5,00 |
5,50 |
6,00 |
|---|
| 50 | ACCIAIO | 0,5 + 0,5 |
214 |
120 |
77 |
53 |
39 |
30 |
24 |
19 |
16 |
13 |
| 60 | ACCIAIO | 0,5 + 0,5 |
218 |
123 |
79 |
55 |
40 |
31 |
24 |
20 |
16 |
14 |
| 80 | ACCIAIO | 0,5 + 0,5 |
291 |
164 |
105 |
73 |
54 |
41 |
32 |
26 |
22 |
18 |
| 100 | ACCIAIO | 0,5 + 0,5 |
352 |
198 |
127 |
88 |
65 |
49 |
39 |
32 |
26 |
22 |
| 120 | ACCIAIO | 0,5 + 0,5 |
422 |
238 |
152 |
106 |
78 |
59 |
47 |
38 |
31 |
26 |
| 150 | ACCIAIO | 0,5 + 0,5 |
523 |
297 |
190 |
132 |
97 |
74 |
59 |
48 |
39 |
33 |
| 200 | ACCIAIO | 0,5 + 0,5 |
554 |
397 |
254 |
176 |
129 |
99 |
78 |
63 |
52 |
44 |
| CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m2) - FRECCIA * |
|---|
Spessore
coibente
(mm) | Materiale | Spessore
lamiera
(mm) | Distanza tra gli appoggi 'L' in metri |
|---|
 |
| 1,50 |
2,00 |
2,50 |
3,00 |
3,50 |
4,00 |
4,50 |
5,00 |
5,50 |
6,00 |
|---|
| 50 | ACCIAIO | 0,5 + 0,5 | 225 | 146 | 67 | 36 | 22 | 15 | 11 | — | — | — |
| 60 | ACCIAIO | 0,5 + 0,5 | 237 | 154 | 92 | 49 | 30 | 20 | 14 | 10 | — | — |
| 80 | ACCIAIO | 0,5 + 0,5 | 240 | 160 | 134 | 81 | 54 | 39 | 29 | 23 | 18 | 15 |
| 100 | ACCIAIO | 0,5 + 0,5 | 248 | 183 | 146 | 121 | 91 | 70 | 51 | 40 | 31 | 25 |
| 120 | ACCIAIO | 0,5 + 0,5 | 259 | 191 | 152 | 126 | 108 | 84 | 65 | 50 | 39 | 32 |
| 150 | ACCIAIO | 0,5 + 0,5 | 277 | 204 | 162 | 134 | 115 | 100 | 83 | 66 | 52 | 42 |
| 200 | ACCIAIO | 0,5 + 0,5 | 308 | 226 | 179 | 148 | 126 | 110 | 98 | 88 | 75 | 60 |
