FOAMDECK 5

ITA
- ITA
- ENG

PRODOTTI

HOME / PRODOTTI / COPERTURE / FOAMDECK 5

Documenti Utili

- Catalogo SEO ISOLPACK | IT-EN

- Catalogo SEO ISOTECNICA | IT-EN

- Condizioni Generali di Vendita

- Area Tecnica

Coefficiente di dispersione termica
Spess. Pannello	Trasmittanza EN UNI 14509	Trasmittanza (8 gg)
(mm)	U=W/m²K	U=W/m²K
20	1,42	1,31
30	0,69	0,64
35	0,60	0,55
40	0,53	0,49
50	0,43	0,39
60	0,36	0,33
80	0,27	0,25
100	0,22	0,20
120	0,18	0,17

Contatti & Mercato

Contattaci per informazioni e richieste.

Customer Care

CONTATTACI

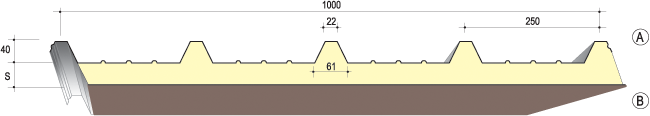

Dimensioni

larghezza mm 1000

lunghezza a richiesta da produzione in continuo.

Spessore di poliuretano fuori greca (S)

mm 20 - 30 - 35 - 40 - 50 - 60 - 80 - 100 - 120 spessori non standard sono fornibili a richiesta previo accordo sui quantitativi minimi.

Supporto esterno:

acciaio zincato, acciaio zincato preverniciato o plastificato; acciaio inox; alluminio naturale; preverniciato o goffrato;

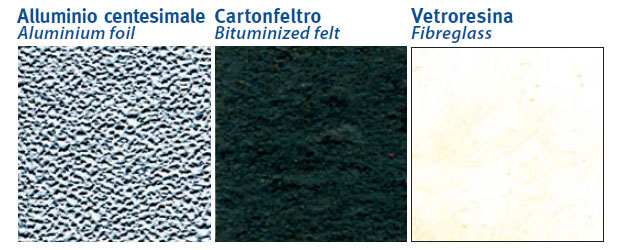

Supporto flessibile:

cartonfeltro bitumato cilindrato di colore bruno. Per le sue proprietà (legante a caldo, impermeabile ed isolante) il bitume è largamente usato nelle coperture.

Isolamento con schiumatura in continuo di:

resine poliuretaniche (PUR), densità 39 ±2 Kg/m³ - Valore dichiarato di trasmittanza termica per un pannello dopo 25 anni dalla sua messa in opera, (Appendice C - EN 13165) - Valore di conducibilità termica iniziale: λ = 0,020 W/(mK)

Trattamenti protettivi per supporto esterno fornibili a richiesta:

Preverniciatura poliestere, preverniciatura atossica per contatto con alimenti, poliestere siliconico, PVDF, termoplastica classe A, applicazione di film plastico in PVC o altri film.

TABELLA CARICHI

DISTANZA APPOGGI(m)

SPESSORE PANNELLO(mm)

SPESSORE LAMIERA(mm)

MATERIALE

CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m²) - FRECCIA *
Spessore coibente (mm)	Materiale	Spessore lamiera (mm)	Distanza tra gli appoggi 'L' in metri

			1,00	1,50	2,00	2,50	2,75	3,00	3,25	3,50
20	ACCIAIO	0,5	512	235	133	74	—	—	—	—
20	ACCIAIO	0,6	616	280	155	87	—	49	—	—
20	ACCIAIO	0,8	825	366	208	113	—	65	—	—
20	ACCIAIO	1,0	1050	455	260	143	—	82	—	—
30	ACCIAIO	0,5	512	235	133	74	—	—	—	—
30	ACCIAIO	0,6	616	280	155	87	—	49	—	—
30	ACCIAIO	0,8	825	366	208	113	—	65	—	—
30	ACCIAIO	1,0	1050	455	260	143	—	82	—	—
35	ACCIAIO	0,5	512	235	133	74	—	—	—	—
35	ACCIAIO	0,6	616	280	155	87	—	49	—	—
35	ACCIAIO	0,8	825	366	208	113	—	65	—	—
35	ACCIAIO	1,0	1050	455	260	143	—	82	—	—
40	ACCIAIO	0,5	512	235	133	74	—	—	—	—
40	ACCIAIO	0,6	616	280	155	87	—	49	—	—
40	ACCIAIO	0,8	825	366	208	113	—	65	—	—
40	ACCIAIO	1,0	1050	455	260	143	—	82	—	—
50	ACCIAIO	0,5	512	235	133	74	—	—	—	—
50	ACCIAIO	0,6	616	280	155	87	—	49	—	—
50	ACCIAIO	0,8	825	366	208	113	—	65	—	—
50	ACCIAIO	1,0	1050	455	260	143	—	82	—	—
60	ACCIAIO	0,5	512	235	133	74	—	—	—	—
60	ACCIAIO	0,6	616	280	155	87	—	49	—	—
60	ACCIAIO	0,8	825	366	208	113	—	65	—	—
60	ACCIAIO	1,0	1050	455	260	143	—	82	—	—
80	ACCIAIO	0,5	512	235	133	74	—	—	—	—
80	ACCIAIO	0,6	616	280	155	87	—	49	—	—
80	ACCIAIO	0,8	825	366	208	113	—	65	—	—
80	ACCIAIO	1,0	1050	455	260	143	—	82	—	—
100	ACCIAIO	0,5	512	235	133	74	—	—	—	—
100	ACCIAIO	0,6	616	280	155	87	—	49	—	—
100	ACCIAIO	0,8	825	366	208	113	—	65	—	—
100	ACCIAIO	1,0	1050	455	260	143	—	82	—	—
120	ACCIAIO	0,5	512	235	133	74	—	—	—	—
120	ACCIAIO	0,6	616	280	155	87	—	49	—	—
120	ACCIAIO	0,8	825	366	208	113	—	65	—	—
120	ACCIAIO	1,0	1050	455	260	143	—	82	—	—

CARICO MASSIMO UNIFORMEMENTE DISTRIBUITO (daN/m²) - FRECCIA *
Spessore coibente (mm)	Materiale	Spessore lamiera (mm)	Distanza tra gli appoggi 'L' in metri

			1,00	1,50	2,00	2,50	2,75	3,00	3,25	3,50
20	ACCIAIO	0,5	565	290	166	107	87	70	56	—
20	ACCIAIO	0,6	770	344	194	125	103	84	66	52
20	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
20	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
30	ACCIAIO	0,5	565	290	166	107	87	70	56	—
30	ACCIAIO	0,6	770	344	194	125	103	84	66	52
30	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
30	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
35	ACCIAIO	0,5	565	290	166	107	87	70	56	—
35	ACCIAIO	0,6	770	344	194	125	103	84	66	52
35	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
35	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
40	ACCIAIO	0,5	565	290	166	107	87	70	56	—
40	ACCIAIO	0,6	770	344	194	125	103	84	66	52
40	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
40	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
50	ACCIAIO	0,5	565	290	166	107	87	70	56	—
50	ACCIAIO	0,6	770	344	194	125	103	84	66	52
50	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
50	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
60	ACCIAIO	0,5	565	290	166	107	87	70	56	—
60	ACCIAIO	0,6	770	344	194	125	103	84	66	52
60	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
60	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
80	ACCIAIO	0,5	565	290	166	107	87	70	56	—
80	ACCIAIO	0,6	770	344	194	125	103	84	66	52
80	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
80	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
100	ACCIAIO	0,5	565	290	166	107	87	70	56	—
100	ACCIAIO	0,6	770	344	194	125	103	84	66	52
100	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
100	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
120	ACCIAIO	0,5	565	290	166	107	87	70	56	—
120	ACCIAIO	0,6	770	344	194	125	103	84	66	52
120	ACCIAIO	0,8	1030	457	260	166	138	110	87	69
120	ACCIAIO	1,0	1285	570	325	207	172	137	108	87
